Ejercicio 6 del examen

Ejercicio 6 del Examen

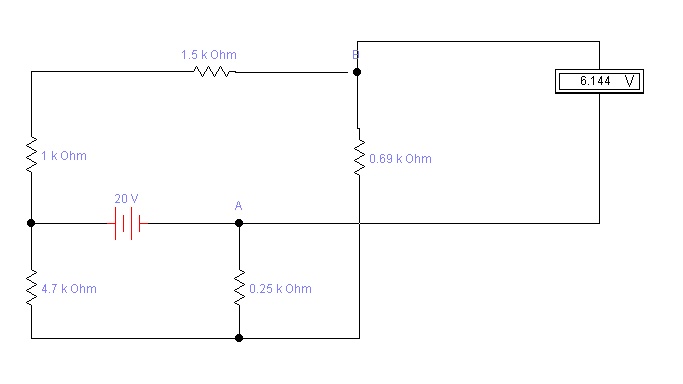

Calcula la diferencia de potencial entre los puntos <A> y <B> de este circuito. Indica la magnitud y polaridad.

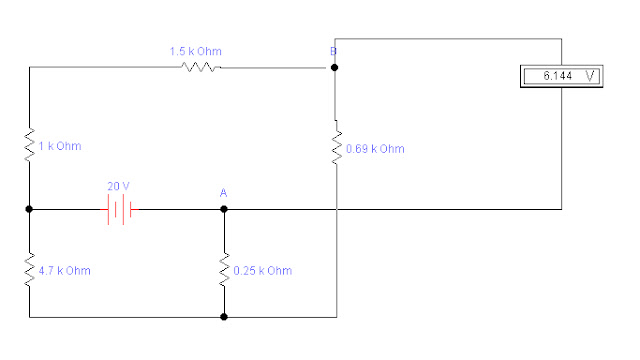

Aqui he medido el votaje de A a B con el voltímetro.



Hacemos el paso más facil que es sacar de las 3 resistencias en serie solo una que va en paralelo con las otras dos que quedan y es de 3,17 Kh.

Rt = 1K + 1K5 + 0.690 K= Más/Menos 3,2 K











Paso 2:





Quitamos el paralelo fijo, es el de las R de 3,2 K y el de 4,7 K,

 Aplicamos la siguiente fórmula:

4.7 K Multiplicado por 3.2 K / Divido por 4,7 K Más 3.2 K

Este resultado da una resistencia en serie de 1K9









Paso 3:

Se suman las dos resistencias en serie que son las siguientes:

1K9 Más 0,250 K = 2.15 K

Ahóra se saca la Intensidad del circuito:



 I = 20 V Diviendo por 2K15 = 9,3 mA. Esta la corriente que circula por las dos Resistencias ( R ).

Sacamos el Voltaje:

V1 = R1 Multiplicado por It = 0,250 K Multiplicado Por 9,3 mA = 2,32 V.

V2 = R2 Multiplicado por It = 1,9 K Multiplicado Por 9,3 mA = 17,67 V.



 Paso 4:



Sacamos el Voltaje en los puntos marcados A y B.

17,67 = ( 1 K + 1,5 K + 0,690 K ) Multiplicado por la Intensidad



 Aplicamos la Ley de Ohm para sacar la Intensidad:

I1 = V1 / R1 = 17, 67 V / 3.2 K = 5,53 mA.

It = Vt / Rt = 20 V / 2,2 K = 9.81 mA

Voltaje 1:

 V1 = R1 Multiplicado Por It = 0,690 K Por 9,81 mA = 6,8 V

 V2 = R2 Multiplicado por It = 0,250 K Por 9,81 mA = 2,45 V
